Расширители

Серийно выпускаются расширители диаметром 393,7 типов МС, Т и СЗ марки 5РШ393,7.

Изготовитель: Дрогобычский долотный завод

293720 г. Дрогобыч Львовской обл., ул. Тураша, 20

Выпускаются опытные партии расширителей диаметром 393,7; 444,5; 555,0; 660,0 и 914,0 типов МС и СЗ.

Изготовитель: Экспериментальный завод ВНИИБТ

140012 г. Люберцы Московской обл., п/я 30

тел. 554-63-83, 554-63-65

Раздвижные расширители типа РРБ (РРБ-161; РРБ-190,5; РРБ-215,9; РРБ-242,9 и РРБ-295,3) предназначены для расширения ствола скважины до размеров, превышающих диаметр проходного отверстия в ранее спущенной обсадной колонне, с целью сокращения зазоров между последовательно спускаемыми обсадными колоннами за счет увеличения радиальных зазоров в открытой части ствола до технологически необходимых величин:

-надежного доведения обсадных колонн до проектной глубины и улучшения условий их цементирования;

-подготовки скважин к установке фильтров;

-расширения ствола скважины в зонах залегания неустойчивых пород и зонах осложнений;

-исправления неправильной формы сечения стволов скважин.

Расширители применяются совместно с механизмами расширения и изготавливаются наружными диаметрами 161; 190,5; 215,9; 242,9 и 295,3 мм и позволяют расширять стволы скважин до 200; 230; 255; 285 и 345 мм соответственно.

Расширитель (рисунок) имеет при работе два положения - рабочее (раскрытое) и транспортное (сложенное). В транспортном положении шарошечные секции удерживаются специальным фиксатором транспортного положения.

Спуск расширителя в скважину производится без клапана, что позволяет вести промывку скважины буровым раствором при нахождении расширителя в обсадной колонне и сохранении им транспортного положения.

Перевод расширителя в рабочее положение осуществляется в открытом стволе при прокачивании бурового раствора. Для этого в бурильную колонну сбрасывается клапан, при посадке которого в седло возникает перепад давления, действующий на поршень и поднимающий его вверх, освобождая лапы шарошечных секций.

Перевод расширителя в транспортное положение происходит после прекращения подачи в скважину бурового раствора.

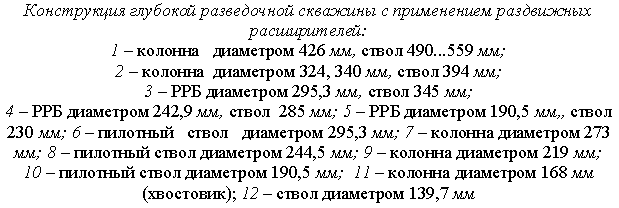

Конструкция глубокой скважины, реализуемой при использовании расширителя, приведена на рисунке.

Основные конструктивные параметры раздвижных расширителей типа РРБ и их энергетические характеристики представлены в табл. 127.

Изготовитель: Опытный завод ВНИИБТ

403810 г. Котово Волгоградской обл., Промбаза

тел. 2-94-90, 2-38-42, 2-94-89
