Дегазатор

Дегазатор - технологическая установка для дегазации бурового раствора, выполняющая следующие функции:

восстановление удельного веса буровых промывочных растворов после их грубой очистки от выбуренной породы

выделение из бурового раствора попутных газов и направление их в газовоздушную линию

использование либо в качестве первой ступени очистки раствора от газа, либо в качестве второй ступени после газового сепаратора (в случае метода бурения при равновесном и несбалансированном давлении в скважине)

В конструктивном и технологическом плане дегазаторы делятся на:

вакуумные

центробежно-вакуумные

атмосферные

Дегазаторы вакуумного типа по механизму работы делятся на дегазаторы Циклического и Непрерывного действия

Вакуумные дегазаторы циклического действия представляют собой автоматизированные установки, в основе которых двухкамерная герметичная ёмкость. Камеры включаются последовательно при запуске золотникового устройства
Таким образом, производительность по раствору достигает 25-60 л/с.

Дегазаторы вакуумного типа с механизмом непрерывного действия представлены горизонтальными цилиндрическими ёмкостями с наклонными пластинами, располагающимися в верхних частях этих ёмкостей
Механизм работы: буровой раствор аэрируется, под действием вакуума поступает в камеру и там дегазируется, образуя тонкий слой на пластинах цилиндрических ёмкостей

В основе дегазатора центробежно-вакуумного типа - цилиндрический вертикальный корпус
Дегазируемый буровой раствор разбрызгивается на стенки этого корпуса (раствор поступает в подводящий трубопровод под действием вакуума)
Производительность этого механизма доходит до 50,5 л/с

В атмосферном дегазаторе буровой раствор выделяется радиально на стенки цилиндрической вертикальной камеры.
В результате удара и распыления выделившийся газ уходит в атмосферу либо отсасывается воздуходувкой.
Атмосферным механизмом производительность дегазатора может доходить до 38 л/с

Среди вакуумных дегазаторов наибольшее применение находит Дегазатор нефтегазовый самовсасывающий ДВС III

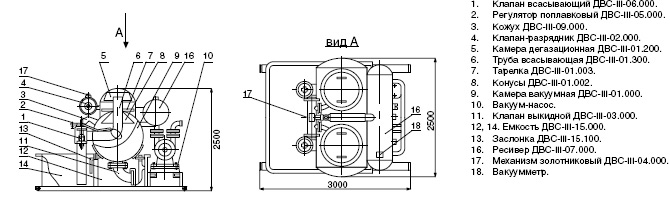

Ниже представлена принципиальная схема работы дегазатора

Среди центробежно-вакуумных дегазаторов широко распространены дегазаторы ЦВА
Используется следующий механизм: поступающий газированный буровой раствор интенсивно разбрызгивается ротором в виде тонкого слоя внутри корпуса и дегазируется

Один из самых популярных дегазаторов атмосферного типа - "Каскад-40"

Он характеризуется следующими преимуществами:

компактностью

автономностью рабочего механизма

возможность эксплуатации при отрицательных температурах

малым весом и габаритами
