Буровой крюк
Буровой крюк - важный элемент буровой установки, выполняющий следующие функции:
1 подвешивание бурильных и обсадных колонн в ходе спускоподъемных работ
(осуществляется при помощи штропов с элеватором)
2 удерживание на весу бурильной колонны в ходе бурения
3 спускоподъем и подтаскивание прочих грузов в ходе буровых и других работ
Таким образом, буровой крюк наиболее активно используется в ходе:
процессов Подвешивания и Удерживания
спускоподъемных операций
Буровой крюк формирует Крюкоблок
Крюкоблок характеризуется идентичным набором составных компонентов, собcтвенно блок формируют Ось блоков, Щека и Шкив.
Иными словами, крюкоблок - это комбинация бурового крюка и талевого блока

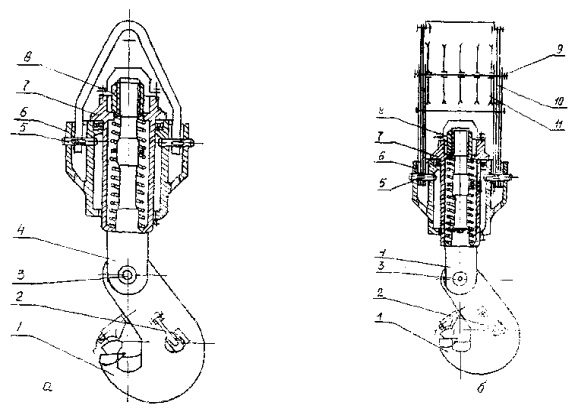

На рис. схематично представлены буровой крюк(а) и крюкоблок (б) в общем виде
1 - центральный рог
2 - боковой рог
3 - ось крюка
4 - ствол
5 - палец
6 - корпус
7 - стакан
8 - гайка
9 - ось блоков (шкивов)
10 - щека
11 - шкив (собственно блоки)
В нефтегазовой отрасли эксплуатируются буровые крюки трех видов:
крюк шарнирного соединения с талевым блоком
крюк жесткого соединения с талевым блоком
крюк с универсальным корпусом (возможность как жесткого, так и шарнирного соединения)
Собственно буровой крюк формируют три рога: один центральный и два боковых
Центральный рог используется для захвата штропа вертлюга, два боковых позволяют захватывать штропы элеватора, что помогает быстро снимать и надевать вертлюг на крюк. Этот момент особенно важен при чередовании процессов бурения и спускоподъема различных грузов.
Крюки могут изготавливаться в ходе следующих процессов:
ковкой
посредством литья стали
Известны также составные пластинчатые крюки.
