Установки погружных электроцентробежных насосов (УЭЦН)

Эксплуатация нефтяных скважин и добыча нефти при помощи установок электроцентробежных насосов (УЭЦН) наиболее распространенная технология на российском рынке нефтедобычи.
Российский рынок УЭЦН является на сегодняшний день наиболее крупным сегментом рынка нефтяных насосов.
Основные преимущества УЭЦН заключаются в наилучшей приспособленности к российским условиям добычи нефти, в возможности подбора установок и выборе эффективной технологии добычи нефти в широком диапазоне осложняющих факторов пластово-скважинных характеристик.

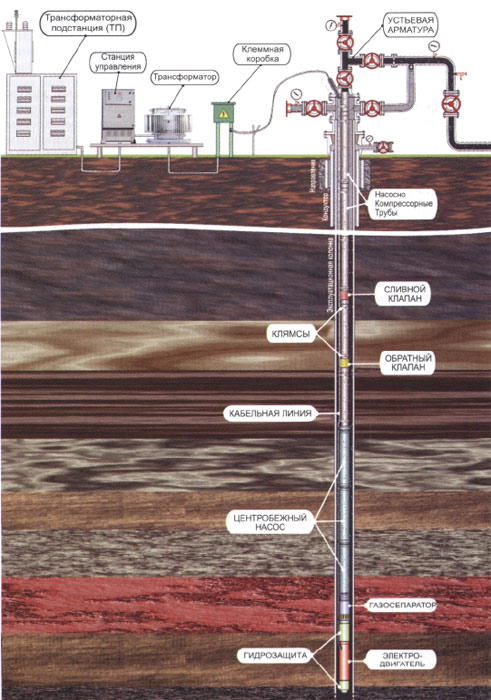

Установка погружного центробежного насоса включает в себя погружное и наземное оборудование.
В погружное оборудование входит: электронасосный агрегат, который спускают в скважину под уровень жидкости на колонне насосно-компрессорных труб (НКТ).

Электронасосный агрегат состоит из: электродвигателя с гидрозащитой, газосепаратора, центробежного насоса, а также обратного и сливного клапанов.

К наземному оборудованию относится: электрооборудование установки и устьевое оборудование скважины (колонная головка и устьевая арматура, обвязанная с выкидной линией).

Электрооборудование, в зависимости от схемы токоподвода, включает в себя либо комплектную трансформаторную подстанцию для погружных насосов (КТППН), либо трансформаторную подстанцию (ТП), станцию управления и трансформатор.
Электроэнергия от трансформатора (или от КТППН) к погружному электродвигателю подается по кабельной линии, которая состоит из наземного питающего кабеля и основного кабеля с удлинителем.

Соединение наземного кабеля с основным кабелем кабельной линии осуществляется в клеммной коробке, которая устанавливается на расстояние 3-5 метров от устья скважины.

Необходимость эксплуатации ЭЦН в скважине накладывает ограничения на диаметр насоса.

Большинство применяемых центробежных насосов для добычи нефти не превышает 103 мм (5А габарит насоса).
В то же время длина ЭЦН в сборе может достигать 50 м.
Основными параметрами, определяющими характеристики работы насоса, являются: номинальный дебит или производительность (м3/сут), развиваемый напор при номинальном дебите (м), частота вращения насоса (об/мин).

В зависимости от размера выделяют следующие габариты насосов:
Габарит 5, внешний диаметр 92 мм (для обсадной колонны 123,7 мм)
Габарит 5А, внешний диаметр 103 мм (для обсадной колонны 130 мм)
Габарит 6, внешний диаметр 114 мм (для обсадной колонны 148,3 мм)

Зарубежные компании применяют другую систему классификации насосов по габаритам
тип A, серия 338, внешний диаметр 3.38" (для обсадной колонны 4 ½")
тип D, серия 400, внешний диаметр 4.00" (для обсадной колонны 5 ½"
тип G, серия 540, внешний диаметр 5.13" (для обсадной колонны 6 5/8")
тип S, серия 538, внешний диаметр 5.38"(для обсадной колонны 7")
тип H, серия 562, внешний диаметр 5.63" (для обсадной колонны 7")

Ведущие производители УЭЦН Новомет, г. Пермь; Борец, г. Москва, Алнас, г. Альметьевск,Алмаз, г. Радужный , Ижнефтепласт, г. Ижевск

Российский рынок УЭЦН характеризуется высоким уровнем насыщения и обладает ограниченными возможностями для роста.
Это подтверждается невысокими темпами роста данного рынка и высокий уровень слияний и поглощений среди участников.
