Отклонители типа ОТЗ

Отклонители работают при посадке на забой (естественный или искусственно созданный).

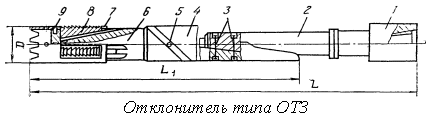

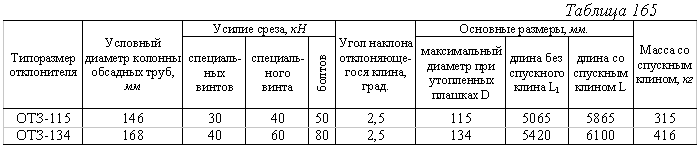

Отклонитель состоит из трех основных узлов:

узла опоры и закрепления, клина-отклонителя 4 и спускного клина 2.

Узел опоры и закрепления позволяет посадить отклонитель на забой и закрепить его в эксплуатационной колонне при помощи трехплашечной системы, исключая возможность проворачивания отклонителя при зарезке окна и бурении второго ствола.

Клин-отклонитель имеет наклонную поверхность в виде желоба, задающего направление и увеличивающего площадь опоры режущего инструмента.

Спускной клин служит для спуска отклонителя в скважину.

Фиксация плашек 8 в утопленном положении обеспечивается плашкодержателем 7, соединенным с корпусом 6 при помощи двух специальных винтов 9. Узел опоры и закрепления соединен с клином-отклонителем опорными поверхностями, скошенными под углом 30? и имеющими профиль поперечного сечения типа "ласточкин хвост".

Взаимному произвольному перемещению клина-отклонителя и узла опоры и закрепления препятствует специальный винт 5. Клин-отклонитель соединен со спускным клином при помощи двух болтов 3.

К спускному клину на резьбе прикреплен переводник 1 для соединения с колонной бурильных труб. Отклонитель на колонне бурильных труб спускают в скважину и резко сажают на забой. При посадке происходит срез специальных винтов и болтов, в результате чего клин-отклонитель вместе с опорой остается в скважине, а освобожденный спускной клин поднимают на поверхность.

Изготовители: 1. Хадыженский машиностроительный завод

252671 г. Хадыженск Краснодарского края, ул. Промысловая, 24

тел. 7-16-08, 7-17-07

2. Машиностроительный завод "Нефтемаш"

370036 г. Баку-36, Забрат-1, ул. Октябрьская, 29

тел. 24-15-63, 24-24-65
