Ловитель ЛКШТ-136

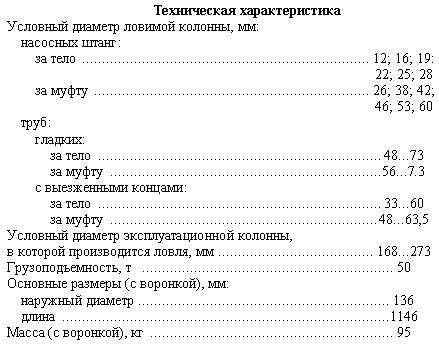

Ловитель состоит из трех захватных ярусов:

-нижнего - для захвата насосно-компрессорных труб диаметром 73 мм и пучка насосных штанг;

-среднего - для захвата насосно-компрессорных труб диаметром 48 и 60 мм и насосных штанг за муфту; верхнего - для захвата насосных штанг за тело.

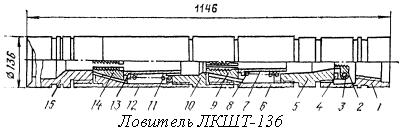

В состав каждого яруса входит корпус. Верхний 5, средний 6 и нижний 12 корпусы соединены между собой резьбой; средний и нижний - при помощи переводника 10.

В верхнем корпусе расположены две откидные плашки 2 с гребенчатой насечкой, которые укреплены в пазах кронштейна 4 на оси 3. Плашки могут поворачиваться в верхнее (раскрытое) положение и возвращаться в исходное.

К верхнему корпусу прикреплен переводник 1 для соединения с колонной бурильных труб, а к нижнему - специальная воронка 15 для направления ловимых штанг и труб внутрь ловителя.

В среднем и нижнем корпусах на внутренней поверхности предусмотрены наклонные пазы с профилем сечения типа "ласточкин хвост", смещенные относительно друг друга на 120?. В пазах расположено по три плашки 9 и 14. В захватной части плашек имеются острые гребенчатые пазы, а с наружной стороны - конусные выступы с профилем сечения типа "ласточкин хвост", которые входят в соответствующие пазы корпусов.

Сверху на торцах плашек установлены стаканы 7 и 13, служащие направляющими для пружин 8 и 11.
