Турбобуры секционные шпиндельные со ступенями гидродинамического торможения типа АГТШ (А6ГТШ, А7ГТШ и А9ГТШ)

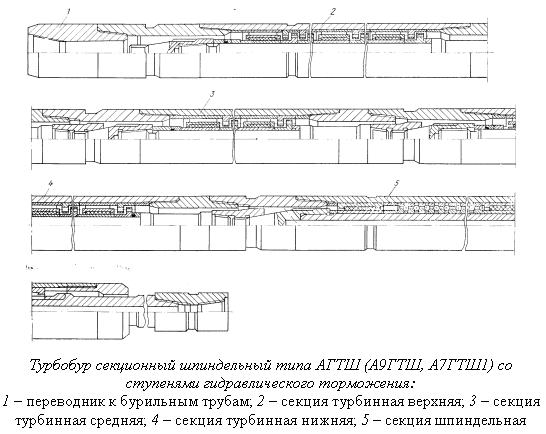

Турбобуры типа АГТШ (рисунок) выпускаются с наружными диаметрами 164...240 мм и состоят из четырех секций: трех идентичных турбинных секций (верхней, средней и нижней) и одной шпиндельной секции. Эти турбобуры снабжены решетками гидродинамического торможения, что обеспечивает их работу с более низкой частотой вращения, чем у турбобуров типа АШ, благодаря чему достигается больший эффект при проводке нижних интервалов скважин в сочетании как с шарошечными, так и безопорными долотами рекомендуемых типоразмеров применительно к конкретным геолого-техническим условиям месторождений.

Турбобуры типа АГТШ по конструкции турбинных секций в основном аналогичны турбобурам ТСШ1, кроме турбобура А6ГТШ, который имеет независимую подвеску валов, аналогичную турбобуру А6Ш.

Основные конструктивные параметры турбобуров типа АГТШ и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 101.

(http://www.neftegaz.ru/library/details.shtml?z=2014897979&id=2608&par=)

Изготовитель: Кунгурский машиностроительный завод

617400 г. Кунгур Пермской обл., ул. Просвещения, 11

тел. 3-26-85 телетайп 634419 Кунгур ГРАНИТ
