Турбобуры секционные шпиндельные с наклонной линией давления типа АШ (А6Ш, А7Ш, А7Ш2, А9Ш, А9Ш2)

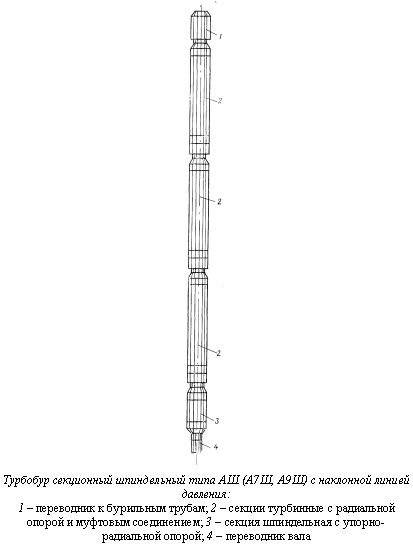

Турбобуры типа АШ (рисунок) выпускаются с наружными диаметрами 164...240 мм и состоят из двух или трех турбинных и одной шпиндельной секций. Турбины этих турбобуров имеют наклонную к тормозному режиму линию давления.

Отличительная особенность турбобуров А6Ш, А7Ш2, А9Ш2 состоит в том, что они выполнены с независимой подвеской вала турбинной секции, т. е. каждая секция имеет свою осевую опору - вал в ней подвешен в верхней части на отдельном многорядном упорно-радиальном подшипнике, комплектуемом из шарикоподшипников серии 128700. Для протока бурового раствора в турбину с обеих сторон подшипника предусмотрены специальные фонари. По всей длине вала расположены ступени турбин и резинометаллические средние опоры. Соединение валов турбинной и шпиндельной секций осуществляется с помощью полумуфт с квадратным сечением. Благодаря описанной конструкции в турбобурах А6Ш достигается независимая регулировка, т. е. исключается необходимость регулировки секций в зависимости от присоединительных размеров расположенной ниже секции.

Базовые детали турбобуров А7Ш и А9Ш (корпусы, валы, переводники, полумуфты и средние опоры турбинных секций) в соответствующих габаритах унифицированы с турбобурами ЗТСШ1-195 и ЗТСШ1-195ТЛ.

Отличительной особенностью турбобуров А7Ш и А9Ш является наличие в верхней части шпиндельной секции торцевого уплотнения (сальника), позволяющего вести бурение гидромониторными долотами при перепаде давления в них до 6 МПа, и применение в турбинных секциях промежуточных радиальных шаровых опор вала в виде однорядного шарикоподшипника серии 350700 и в шпиндельной секции осевой опоры в виде многорядного упорно-радиального шарикоподшипника серии 128700, обеспечивающих улучшение запуска турбобура в скважине, бурение при высоких осевых нагрузках и температурах бурового раствора выше 120 ?С.

Основные конструктивные параметры турбобуров типа АШ и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 101.

Изготовитель: Кунгурский машиностроительный завод

617400 г. Кунгур Пермской обл., ул. Просвещения, 11

тел. 3-26-85 телетайп 634419 Кунгур ГРАНИТ
