Турбобуры секционные бесшпиндельные типа ТС (ТС4А-104,5; ТС4А-127; ТС5Б-172; ТС5Б-195; ТС5Б-240 и ЗТС5Б-240)

Турбобуры этого типа в зависимости от технологических требований выпускаются с наружными диаметрами 104,5...240 мм в одно-, двух- или трехсекционном исполнении и применяются при бурении скважин шарошечными и безопорными долотами различных типоразмеров и серий в соответствии с рекомендуемыми сочетаниями диаметров этих долот и ГЗД в различных геолого-технических условиях месторождений.

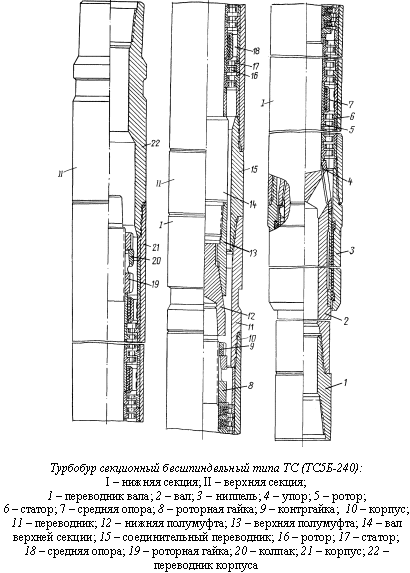

Секционные турбобуры типа ТС (рисунок) в виде отдельных секций доставляются на скважину, где осуществляется их сборка непосредственно перед спуском в скважину. При этом корпуса секций соединяются между собой замковыми резьбами, а их валы - с помощью конусно-шлицевых (или конусно-фрикционных) полумуфт, закрепленных на валу резьбой или гладким конусом (1:10).

Конструктивно нижняя секция выполнена таким образом, что позволяет использовать ее в качестве обычного односекционного турбобура.

Верхняя и средние секции этого турбобура отличаются от нижней тем, что в них отсутствует упорный подшипник-пята, который в нижней секции воспринимает гидравлическую нагрузку всех секций и вес вращающихся деталей, и изменена конструкция вала.

Положение роторов относительно статоров в верхней и средней секциях фиксируется с помощью регулировочных колец турбины, имеющих различные размеры по высоте, которые устанавливаются между соединительным переводником и турбиной.

Система статоров в корпусах верхней и средней секций закрепляется соответственно с помощью верхнего переводника корпуса, соединяющего турбобур с бурильной колонной, и соединительного переводника этих секций с установкой регулировочного кольца резьбы определенной высоты путем их подбора.

Основные конструктивные параметры и энергетические характеристики секционных турбобуров при различных расходах бурового раствора плотностью 1000 кг/м3 (на воде) приведены в табл. 101.
