Турбобуры-отклонители с независимой подвеской валов турбинной секции типа Т02 (ТО2-172, ТО2-195, ТО2-240 и ТР2Ш-195 ТО)

Предназначены также для забуривания новых стволов скважин в аварийных ситуациях или по технологическим требованиям строительства скважин. Они выпускаются с наружными диаметрами 172; 195 и 240 мм и состоят из турбинной и шпиндельной (отклонительной) секций.

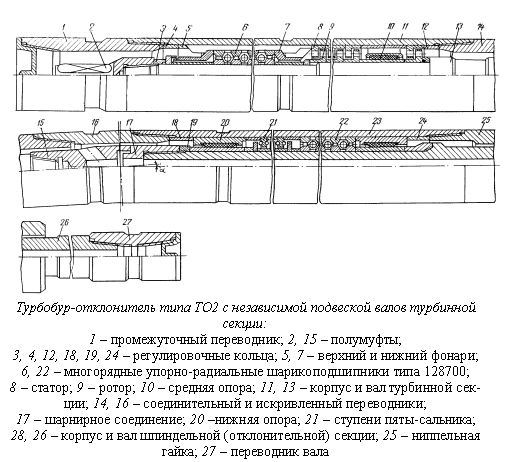

Во всех турбобурах-отклонителях типа ТО2 (рисунок) смонтирована специальная турбинная секция, имеющая существенные отличия от турбинных секций турбобуров типа ТСШ1 и АШ.

Турбобуры-отклонители Т02-195 и Т02-240 изготавливаются Кунгурским машиностроительным заводом и унифицированы с турбобурами А7Ш2 и А9Ш2. Основное отличие состоит в том, что валы турбинной и шпиндельной секций соединяются между собой с помощью одинарного шарнирного соединения, состоящего из двух полумуфт, а корпусы - с помощью искривленного переводника с углом искривления 1?30' (по заказу потребителя шпиндельная секция может комплектоваться переводниками с углом перекоса осей 1?; 1?15' и 2?).

В турбинной секции турбобура-отклонителя ТР2Ш-195 ТО каждая ступень турбины включает фрикционный шариковый редуктор, целью которого является снижение частоты вращения вала турбобура.

Основные конструктивные параметры турбобуров-отклонителей типа ТО2 и их энергетические характеристики при промывке буровым раствором плотностью 1000 кг/м3 приведены в табл. 101.

Изготовитель: Кунгурский машиностроительный завод

617400 г. Кунгур Пермской обл., ул. Просвещения, 11

тел. 3-26-85 телетайп 634419 Кунгур ГРАНИТ
