Турбобуры для отбора образцов породы (керна) - колонковые турбодолота типа КТД (КТДЗ-240-269/48, КТД4С-195-214/60 и КТД4С-172-190/40) со съемной грунтоноско

Они выпускаются с наружными диаметрами 172; 195 и 240 мм и применяются при бурении скважин в сочетании с бурильными головками различных типоразмеров, рекомендуемых применительно к конкретным геолого-техническим условиям месторождений, обеспечивая при этом выход керна диаметром соответственно 40; 60 и 48 мм.

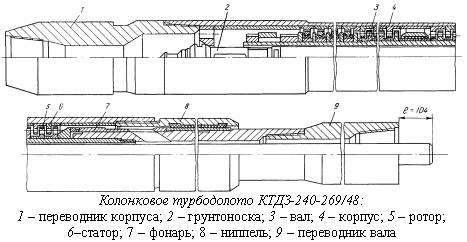

Конструкция односекционного турбодолота КТДЗ-240-269/48 (рисунок) аналогична конструкции односекционного турбобура Т12МЗБ-240 и отличается от него полым валом, внутри которого устанавливается съемная колонковая труба - грунтоноска, имеющая специальный бурт в верхней части для захвата шлипсом при необходимости ее подъема. Посадка грунтоноски производится по конической поверхности в неподвижной опоре, жестко связанной с корпусом турбодолота. В процессе отбора керна грунтоноска прижимается к опоре под действием гидравлического усилия, возникающего от перепада давления в турбодолоте и бурильной головке. Силы трения, возникающие при этом на конической поверхности, предотвращают вращение грунтоноски. В последней предусмотрен клапан, перепускающий буровой раствор из колонковой трубы в зазор между валом и грунтоноской при входе керна в трубу. В нижней части грунтоноски расположен кернорватель, который удерживает керн, поступающий в колонко-вую трубу в процессе работы бурильной головки.

Колонковые турбодолота КТД4С-195-214/60 и КТД4С-172-190/40 выпускаются в двухсекционном исполнении, благодаря чему они имеют повышенный момент силы на валу (за счет увеличения числа ступеней турбины) и увеличенную длину керноприемиой трубы - до 7 м.

Резинометаллическая осевая опора расположена в нижней секции турбодолот и воспринимает гидравлическую нагрузку обеих секций.

Валы секций турбодолот полые, имеют больший наружный диаметр по сравнению с валами обычных турбобуров и соединяются между собой с помощью конусно-шлицевых полумуфт, имеющих внутреннюю расточку для прохода грунтоноски. Последняя состоит из двух секций: нижняя представляет собой керноприемную трубу длиной 7 м, а верхняя - штангу, имеющую бурт для захвата шлипсом. Секции соединяются между собой с помощью переводника с расположенным в нем шариковым клапаном. С целью надежного удержания керна грунтоноска снабжена кернорвателями цангового и рычажного типов.

Основные конструктивные параметры колонковых турбодолот типа КТД и их энергетические характеристики при различных расходах бурового раствора плотностью 1000 кг/м3 приведены в табл. 101.
