Шпиндель-отклонитель ШО1-195

Предназначен также для забуривания новых стволов скважин в аварийных ситуациях или по технологическим требованиям строительства скважин. Он выпускается наружним диаметром 195 мм и применяется в сочетании с двумя или тремя турбинными секциями турбобура ЗТСШ1-195 или ЗТСШ1-195ТЛ.

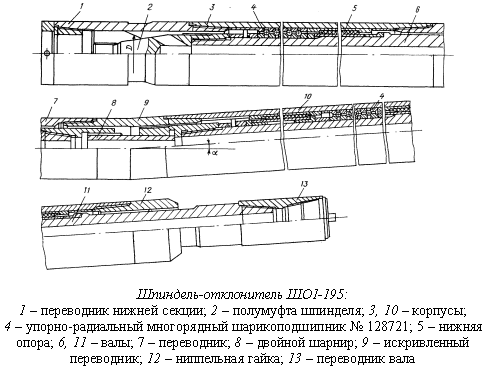

Шпиндель-отклонитель ШО1-195 (рисунок) выполнен в виде самостоятельной секции, являющейся осевой опорой турбобура, замена которой, как и обычного шпинделя турбобура, может производиться непосредственно на бурящейся скважине. Он состоит из двух узлов, корпусы которых соединены между собой с помощью искривленного переводника с углом искривления 1?15' (по заказу потребителя шпиндель-отклонитель может поставляться с искривленным переводником, имеющим угол искривления 1? или 1?30'), а валы - с помощью двойного шарнира, в качестве которого использованы шлицевые муфты, работающие по принципу крестовых муфт.

Шарнирная муфта (двойной шарнир) шпинделя-отклонителя разгружена от осевых усилий благодаря установке в верхней его части многорядного упорно-радиального шарикоподшипника ? 128721 и одной радиальной опоры, расположенной над ним, а в нижней части - многорядного упорно-радиального шарикоподшипника ? 128721 и двух радиальных опор, смонтированных по обе стороны от последнего.

Использование двойного шарнира снижает требования к точности регулировки и сборки шпинделя-отклонителя ШО1-195 в ремонтном цехе, т. к. двойной шарнир позволяет исключить влияние его расположения относительно плоскости искривления корпуса на долговечность шарнира и условия запуска турбобура.

Корпусы шпинделя-отклонителя и турбинной секции соединяются с помощью конического резьбового соединения, а их валы - конусно-шлицевой полумуфты, имеющей отверстия для отвода бурового раствора из проточной части турбины турбобура в полые валы шпинделя-отклонителя.

Благодаря описанной конструкции шпинделя-отклонителя достигается высокая наработка на отказ - в 4...5 раз по сравнению с серийными турбинными отклонителями ТО-195 и ТО2-195, повышенная надежность работы и запуска отклоняющей компоновки.

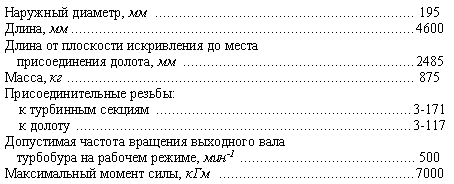

Основные конструктивные параметры и энергетические характеристики шпинделя-отклонителя ШО1-195 приведены ниже.
