Реактивно-турбинные буры IIРТБ-760, IIРТБ-920, IIРТБ-1020, IIРТБ-1260М, IIРТБ-1300, IIРТБ-1520, IIРТБ-1560, IIРТБ-1720, IIРТБ-2080, IIРТБ-2250, IIРТБ-2600, IIРТБ-3000, IIРТБ-3200, IIРТБ-4000

Проблема проводки верхних интервалов вертикальных скважин увеличенного и большого диаметра успешно решается с помощью разработанных во ВНИИБТ роторно-турбинных (диаметрами 394...640 мм) и реактивно-турбинных (диаметрами 760... 5000 мм) буров (РТБ).

Эффективность применения РТБ повышается особенно в условиях, способствующих искривлению ствола; в разрезах с крутым падением пластов, переменными углами их залегания, частой перемежаемостью различных по твердости пород, включая крепкие и очень крепкие, закарстованностью, технологическими нарушениями и т. п., а также в условиях, осложненных сальникообразованием и прихватами бурильной колонны.

Наиболее важные показатели качества скважин большого диаметра - необходимая вертикальность и форма ствола - достигаются за один проход породоразрушающего бурового инструмента без использования сложных и громоздких КНБК и дополнительных проработок ствола, характерных для бурения другими известными техническими средствами. Это позволяет осуществлять после окончания бурения беспрепятственный и безаварийный спуск в скважину обсадной колонны или крепи с минимальными затрубными зазорами.

Конструктивное устройство РТБ предусматривает возможность применения винтовых забойных двигателей и электробуров.

Бурение скважин большого диаметра с применением РТБ производится с помощью стандартных буровых установок соответствующего класса, в которых несколько изменяется подроторное основание и доукомплектовывается насосная группа дополнительными буровыми насосами требуемой производительности.

Реактивно-турбинные буры диаметрами 760 и 920 мм позволяют при необходимости осуществлять бурение с последовательным креплением стенок скважины обсадными трубами диаметрами 630 и 820 мм.

Реактивные силы, возникающие в процессе бурения РТБ, оказываются достаточными для вращения их в диаметральных габаритах более 760 мм. Путем сочетания собственного вращения долот с переносным вращением их вокруг оси РТБ, организуется специфика планетарного разрушения породы (работы долота) на забое и таким образом формируется скважина большого диаметра.

Диаметр и глубина бурения скважин с примнением реактивно-турбинных буров обусловливается грузоподъемностью буровой установки, характеристикой буровых насосов, типоразмерами и числом используемых турбобуров, диаметром бурильных труб и т. д.

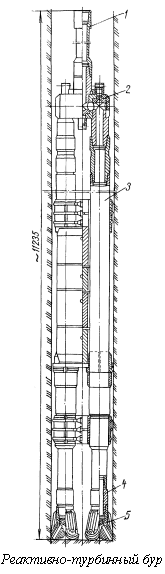

Реактивно-турбинный бур (рисунок) представляет собой конструкцию, состоящую из траверсы 2, турбобуров 3, переводника 1 для присоединения его к бурильной колонне, верхнего и нижнего хомутов, предохранительных переводников, плиты, разрезных втулок, переводников долота 4, долот 5 и грузов-утяжелителей.

Грузы-утяжелители закрепляются па корпусах турбобуров с помощью плиты и разрезных втулок, опирающихся на опорные кольца турбобуров.

Буровой раствор, нагнетаемый в бурильную колонну, распределяется в траверсе по турбобурам. Для этого в траверсе предусмотрено продольное отверстие, которое соединяет запрессованные ниппели траверсы. Турбобуры присоединяются к траверсе с помощью ниппелей с замковой конической резьбой и параллельно соединяются между собой в монолитную конструкцию при помощи хомутов.

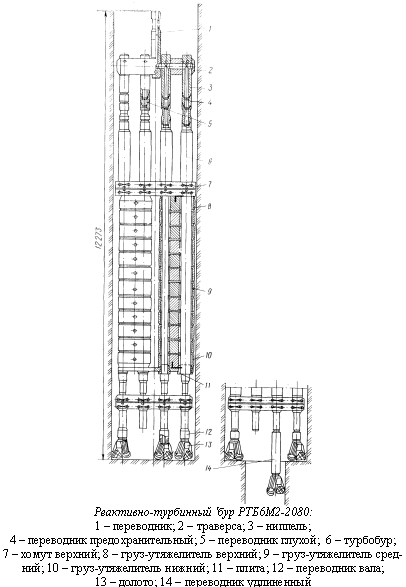

Реактивно-турбинный бур РТБ6М2-2080 (рисунок), в отличие от двухтурбинных РТБ диаметрами 760...1560 мм, состоит из четырех турбобуров, из которых три являются рабочими, а один из средних - резервным. Отключение неработающего турбобура от общего потока бурового раствора осуществляется с помощью заглушенного переводника.

Реактивно-турбинные буры комплектуются турбобурами Т12РТ-240, ТВШ-240 и ТНК-240 и рассчитаны на применение долот диаметрами 349,2... 750 мм.

В зависимости от характера проходимых пород частота вращения бура составляет З...20мин-1, а осевая нагрузка - 70...390 кН. Эффективность выноса выбуренной породы обеспечивается при расходе бурового раствора 100...220 л/с.

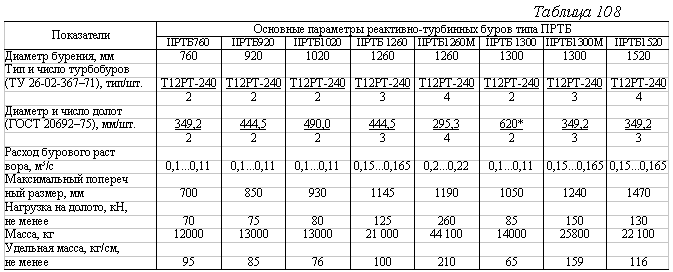

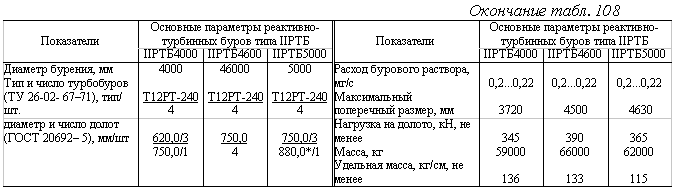

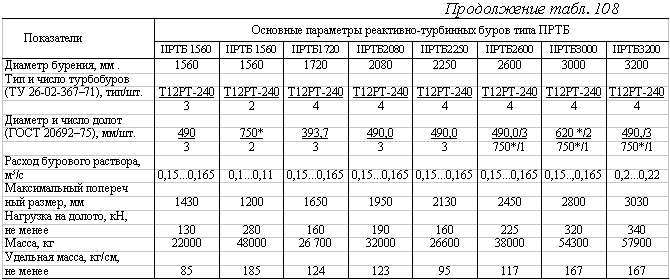

Основные конструктивные параметры реактивно-турбинных буров типа IIРТБ и их энергетические характеристики при соответствующих расходах бурового раствора (на воде) приведены в табл. 108.

* Специальные долота.

Изготовители: 1. Донецкий РМЗ ПШО "Спецшахтобурение"

340010 г. Донецк, ул. Магдебургская, 1

тел. 76-50-59

(РТБ диаметром более 2600 мм)

2. Кунгурский машиностроительный завод

617400 г. Кунгур-1 Пермской обл., ул. Просвещения, 11

тел. 3-26-85 телетайп 634419 ГРАНИТ

(РТБ диаметром до 2600 мм)
