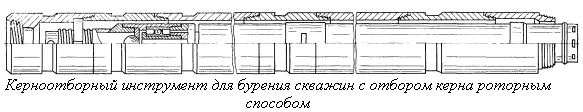

Керноотборные инструменты, серий "Недра", "Кембрий", "Силур"

Конструкции керноотборных инструментов серий "Недра" и "Кембрий" позволяют использовать их в одно- и многосекционном исполнении длиной 8; 16; 24 м и более, а серии "Силур" - исключительно в односекционном исполнении.

Отличительной особенностью керноотборных инструментов является то, что требуемый зазор между башмаком кернорвателя и бурильной головкой осуществляется без извлечения керноприемника и узла подвески, что обеспечивает экономию времени и безопасность труда обслуживающего персонала.

В конструкции узла подвески предусмотрен шарикоподшипник, предотвращающий вращение керноприемника, изготовленного из цельнотянутых легированных стальных труб.

В керноотборном инструменте с целью обеспечения высокого выноса керна может быть установлен съемный эжектор, создающий в керноприемнике обратную циркуляцию бурового раствора.

В комплекте керноотборного инструмента поставляется набор кернорвателей и бурильных головок, соответствующих характеру проходимых пород.

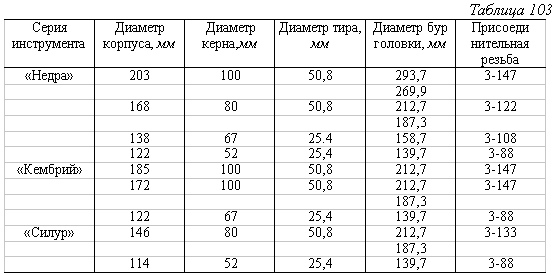

Основные параметры керноприемных устройств приведены в табл. 103.

Эти инструменты выпускаются наружными диаметрами 114...203 мм и применяются при бурении глубоких скважин при любых реально возможных забойных температурах в сочетании с бурильными головками диаметрами 139,7...295,3 мм различных типов в соответствии с рекомендуемыми технологически требуемыми зазорами между стенками скважины и корпусом инструментов в конкретных геолого-технических условиях месторождений, обеспечивая при этом вынос керна диаметром 52...100 мм.

Изготовители: 1. Экспериментальный завод ВНИИБТ

140012 г. Люберцы Московской обл., 1-й Панковский пр.

тел. 554-63-83

2. Опытный завод ВНИИБТ

403810 г. Котово Волгоградской обл., Промбаза

тел. 2-94-90, 2-38-42, 2-94-89 телетайп 310675 КЕДР
