Гидравлические забойные двигатели

В настоящее время отечественными машиностроительными заводами выпускаются три вида гидравлических забойных двигателей:

-турбинные забойные двигатели (турбобуры) различного конструктивного исполнения (Т);

-винтовые забойные двигатели типа Д (ВЗД);

-турбинно-винтовые забойные двигатели (ТВЗД).

Кроме того, выпускаются агрегаты РТБ (реактивно-турбинные буры и роторно-турбинные буры), которые комплектуются серийными турбинными и винтовыми забойными двигателями, или электробурами.

Заводами серийно изготавливаются (*) или по заказу потребителей могут быть изготовлены (**) (по договорной цене) следующие типы гидравлических забойных двигателей:

1. Турбинные забойные двигатели (турбобуры) (Т):

-односекционные бесшпиндельные типа Т 12*;

-односекционные бесшпиндельные унифицированные типа ТУ-К*;

-односекционные со вставным шпинделем типа ТВШ*;

-односекционные с независимым креплением роторов типа ТНК*;

-секционные бесшпиндельные типа ТС**;

-секционные шпиндельные типа ТСШ**;

-секционные шпиндельные унифицированные типа ТСШ1*; 2Т-К*; 3Т-К*;

-секционные шпиндельные для бурения алмазными долотами типа ТСША*;

-секционные шпиндельные с наклонной линией давления типа АШ*;

-секционные шпиндельные со ступенями гидродинамического торможения типа АГТШ*;

-с плавающими статорами типа ТПС*;

-редукторные типа ТР*;

-турбинные отклонители типа ТО**;

-турбобуры-отклонители с независимой подвеской валов турбинной секции типа ТО2*;

-шпиндель-отклонитель типа ШО1**;

-для отбора образцов пород (керна) - колонковые трубодолота типа КТД*;

-керноприемное устройство типа УКТ**.

2.Винтовые забойные двигатели (ВЗД):

-односекционные типа Д, Д1*;

-секционные типа ДС*, ДЗ*;

-секционные с полым ротором с торсионом типа Д2*, ДГ*.

3. Турбинно-винтовые забойные двигатели (ТВЗД):

-модульные типа ТВД*;

-универсальные типа ТПС-У*;

-унифицированные модульные типа 2ТУ-КД*-

4.Роторно-турбинные и реактивно-турбинные

буры типа РТБ:

-роторно-турбинные буры типа IРТБ*, **;

-реактивно-турбинные буры типа IIРТБ**, **.

Турбинные забойные двигатели (турбобуры)

выпускаются с турбинами:

-металлическими цельнолитыми (отливка в земляные формы);

-металлическими составными точного литья (ТЛ);

-пластмассовыми составными (металлические ступицы и пластмассовые проточные части);

-с опорами:

-скольжения (резинометаллическими);

-качения (шаровыми, в т. ч. как с уплотнениями, так и без них - проточные).

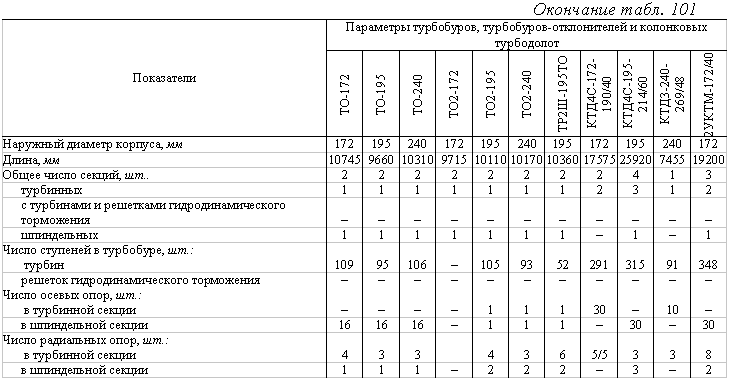

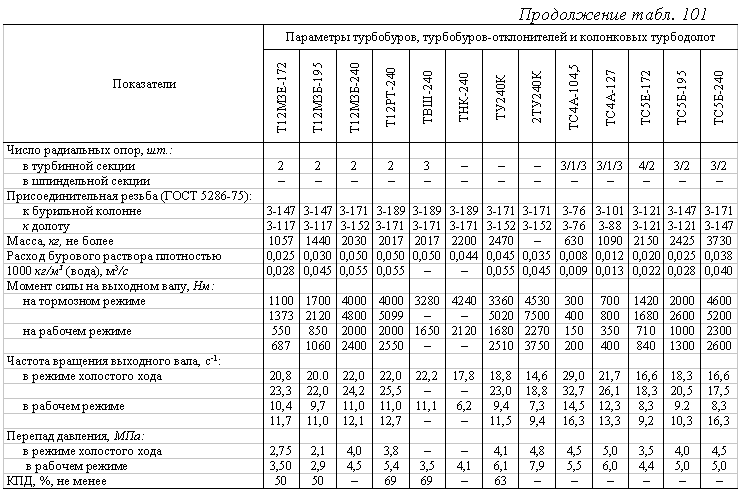

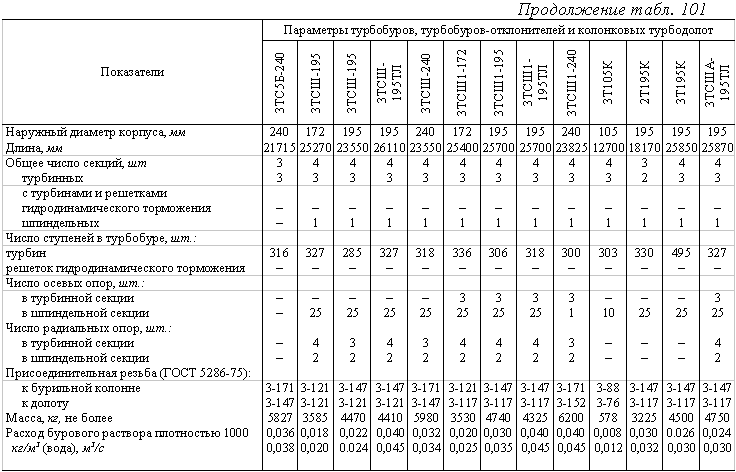

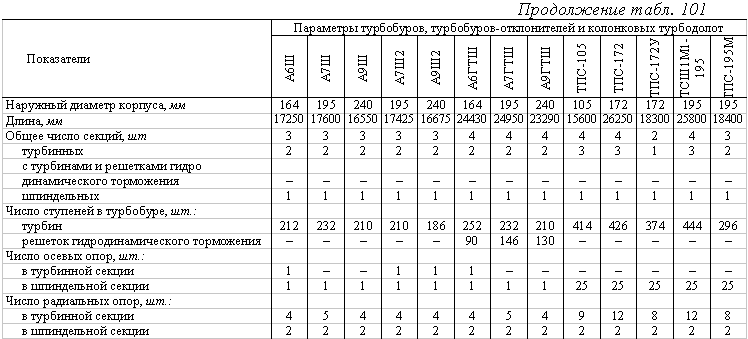

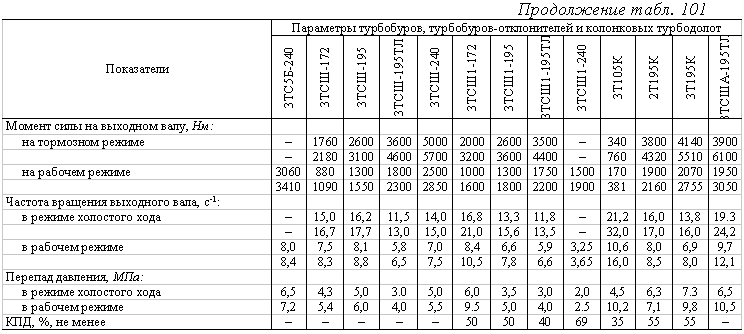

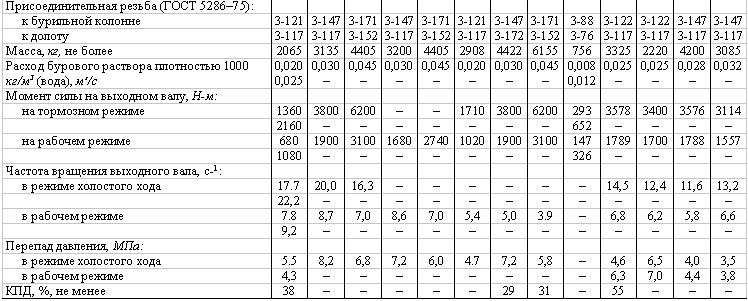

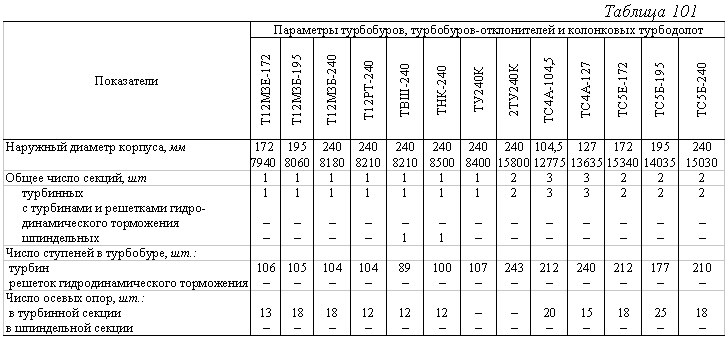

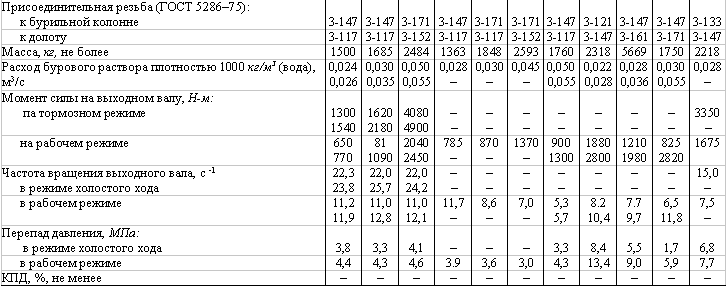

В связи с постоянным внесением разработчиками НИИ и конструкторами СКБ заводов-изготовителей различных конструктивных усовершенствований и улучшений в технологию изготовления существующих типоразмеров турбобуров и ВЗД возможны некоторые несоответствия исполнения турбобуров и ВЗД, приведенных на рисунках, их энергетическим характеристикам (табл. 101).

Каждый типоразмер турбобура и ВЗД имеет свои характерные конструктивные особенности, отличается размерами и некоторыми деталями, в связи с чем разработаны технические описания и инструкции по сборке и эксплуатации турбобуров ВЗД, ТВЗД и РТБ, поставляемые заводами-изготовителями заказчикам-потребителям в комплекте с ГЗД.
