Вертлюг

Вертлюг - один из важнейших элементов буровой установки. Обеспечивает вращение буровой колонны и обеспечивает подвод промывочной жидкости для нее. Вертлюги устанавливаются между буровым инструментом и талевой системой, благодаря чему предотвращает скручивание каната.

Типы вертлюгов

Буровой вертлюг - своего рода связывающее звено для двух частей одного механизма. Позволяет каждой из частей вращаться вокруг своей оси.

Промывочный вертлюг - предназначается для подачи насосом промывочной жидкости к забою скважины. При ремонтах нефтегазовых скважин обеспечивает возможность вращения силовых труб.

Вертлюг силовой - разработан для капитального ремонта нефтегазовых скважин. Обеспечивает высокую безопасность, а главное эффективность работ при применении технологии верхнего привода.

Конструкция вертлюгов:

Быстроразъемное уплотнение - труба с плазменным напылением в месте контакта с манжетами.

Основная опора - предназначен для увеличения ресурса работы вертлюга, представляет из себя подшипник с роликами в виде конусов

Нижняя часть корпуса вертлюга обеспечивает качественную и надежную герметизацию для масляной ванны.

Так же в конструкцию вертлюга входят устройства для контроля уровня масла, сапун, устройства для заливки.

Размер вертлюга зависит от нагрузки, которую будет давать вращение бурильной колонны, а так же рабочим давлением бурового раствора и массой буровой установки.

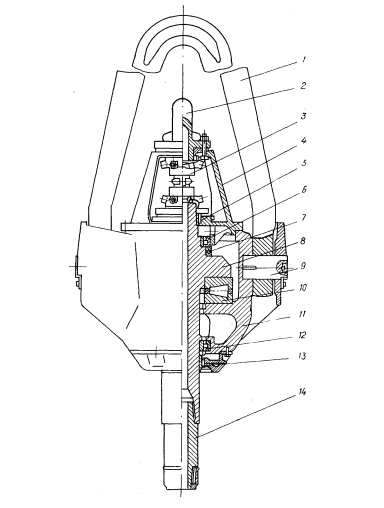

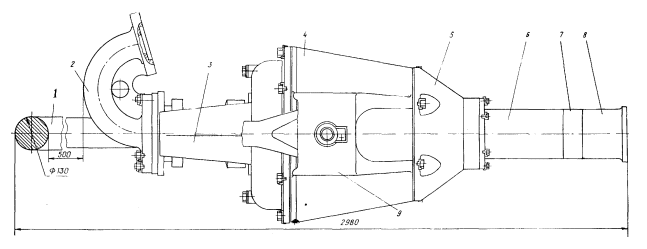

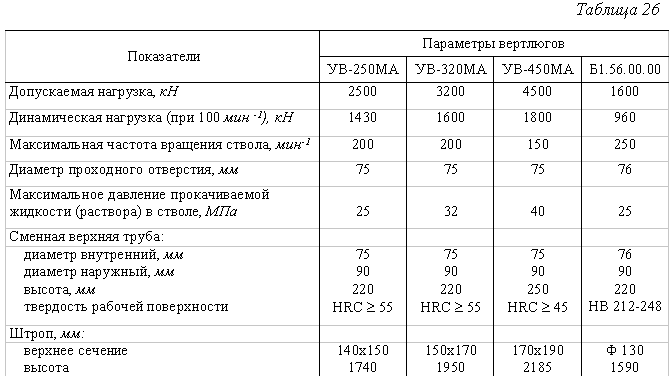

В табл. 26 приведена техническая характеристика вертлюгов, а на рисунках - вертлюг ВЗБТ и вертлюг УВ-320МА ПО "Уралмаш".
