Талевая система

Талевая система - один из ключевых механизирующих компонентов спускоподъемных операций в ходе различных буровых работ нефтегазовой области.

Талевая система выполняет следующие важнейшие функции:

грузоношение (спуск, подъем и поддержание на весу тяжелого бурового инструмента и обсадных труб)

точечное физическое воздействие (создает на крюке необходимое усилие для высвобождения из скважины бурильной колонны, это особенно эффективно при аварийных ситуациях, возникающих в ходе работы с бурильной колонной)

механическая поддержка (удерживает бурильную колонну, опущенную в скважину)

Талевая система - полиспастный механизм, состоящий из трех компонентов:

кронблок

талевый блок

стальной канат

Кронблок - неподвижная часть талевой системы, монтируется на верхней раме мачты или на подкронблочных балках вышки.

Талевый блок - подвижная частью талевой системы, подвешивается к кронблоку на талевом канате и соединяется с бурильными или обсадными трубами с помощью вертлюжной скобы, крюка или элеватора

Кронблок и Талевый блок предназначены непосредственно для выполнения спускоподъемных операций

Стальной канат обеспечивает гибкую связь между буровой лебёдкой и механизмом крепления неподвижного конца каната

Важный технологический момент талевой системы - ее оснастка

Под оснасткой талевой системы понимается подвешивание в определенной последовательности каната на шкивы талевого бока и кронблока с целью предотвращения перекрещивания каната и предупреждения трения его частей друг о друга

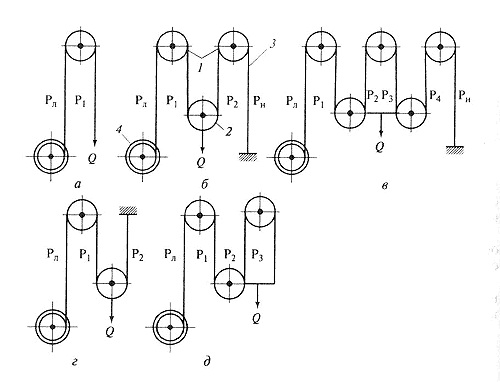

Рис. 1 Основные типы талевых систем
