Ротор нужен для осуществления вращения бурильной колонны (подвешенной), он также необходим при бурении забойными двигателями (с его помощью осуществляется восприятие реактивного крутящего момента) и при проворачивании инструмента в ходе ловильных работ. Роторы также эффективны при поддержании обсадных труб или бурильных колонн на весу.

Роторы выглядят как конический редуктор с зубцами. Коническое колесо аппарата соединено со столом и насажено на втулку, а ось стола расположена по оси скважины. Ротор так же используют для свинчивания и развинчивания труб.

Ротор - один из основных механизмов буровой установки, поэтому существует несколько его классификаций.

Роторы могут различаться по диаметру проходного отверстия, по мощности и по допускаемой статистической нагрузке

Известна классификация по конструкторской характеристике : роторы неподвижные и перемещающиеся возвратно-поступательно относительно устья скважины. Перемещение происходит в вертикальном направлении.

Важнейшая технологическая компонента ротора - привод.
Привод может запускаться посредством:

цепных, карданных и зубчатых передач от буровой лебедки
индивидуального двигателя
коробки смены передач

Привод ротора обусловливает различное изменение скоростей и моментов вращения.
Оно может быть:

ступенчатым
непрерывно-ступенчатым
непрерывным

В буровых установках привод ротора управляется с помощью цепной трансмиссии от лебедки или КПП карданной передачи. При установке лебедки ниже пола буровой управление осуществляется дополнительной трансмиссией от лебедки.

Состав роторной установки:
Ротор состоит из станины с расточкой для стакана со смонтированным приводным валом. На столе и станине ротора расположены кольцевые проточки. Они образуют лабиринтные уплотнения для защиты масляной ванны от попадания в нее раствора. В станине так же установлен упорный подшипник, а снизу - вспомогательный подшипник. Вспомогательный подшипник ротора предназначен для центрирования стола ротора и восприятия направленных вверх нагрузок. Снизу установлено специальное лабиринтное колесо, предохраняющее попадание раствора в масляную ванну.

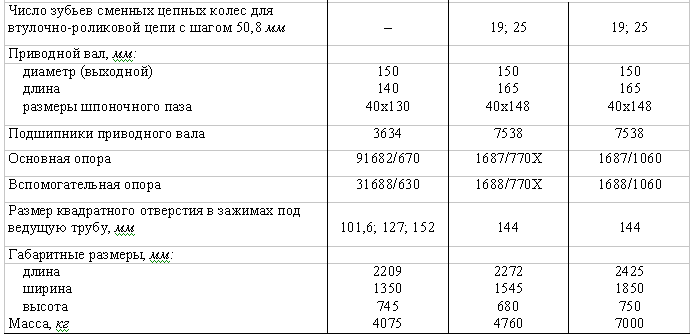

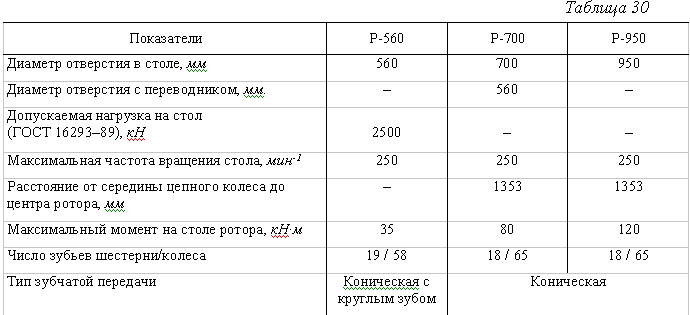

В табл. 30 приведена техническая характеристика роторов, изготавливаемых ВЗБТ и ПО "Уралмаш".

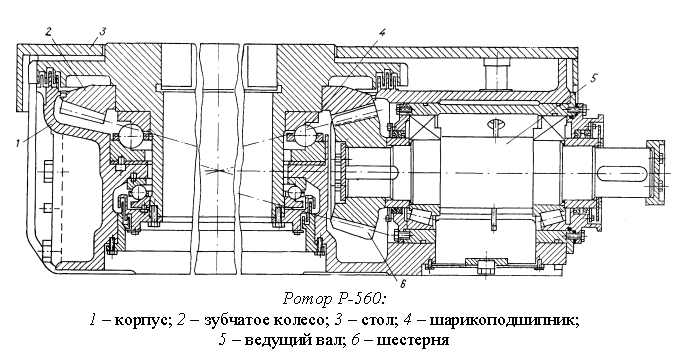

На рисунке показан ротор Р-560.
