Манифольд

Манифольды предназначены для транспортирования бурового раствора от буровых насосов до стояка в буровой вышке и к трубопроводу, обвязывающему устройства системы приготовления и очистки раствора на буровых установках для глубокого разведочного и эксплуатационного бурения на нефть и газ.

Манифольд является элементом нефтегазовой трубопроводной арматуры и представляет собой трубопроводы и арматуру и др оборудование (компенсаторы и буровые рукава), закрепленные на одном основании.

Манифольды рассчитаны на высокое давление и соединяются в соответствии с определенной схемой.

В состав манифольда также входят линии дросселирования и глушения.

Они сделаны в виде блоков, соединенных с превенторным блоком с помощью магистральных линий.

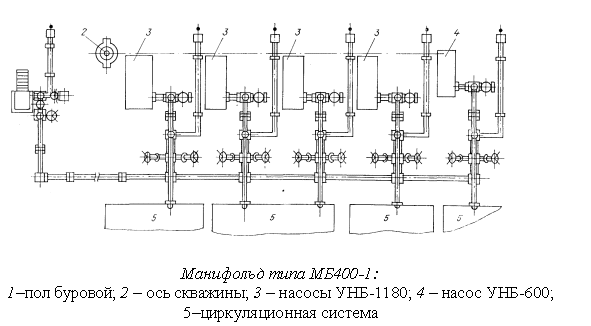

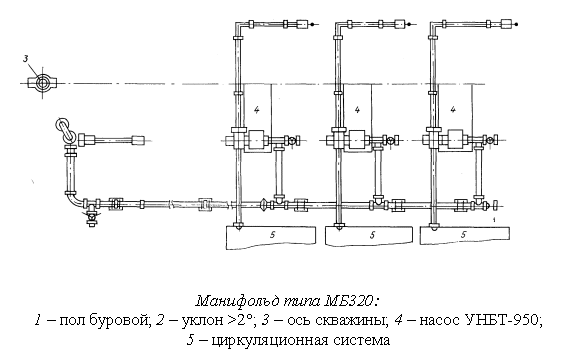

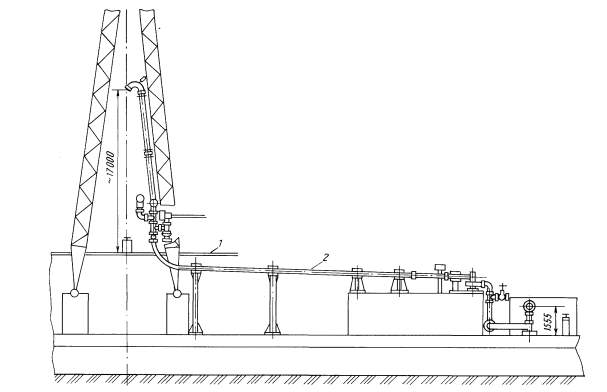

для буровых установок с допускаемой нагрузкой на крюке 4000 кН (рисунок);

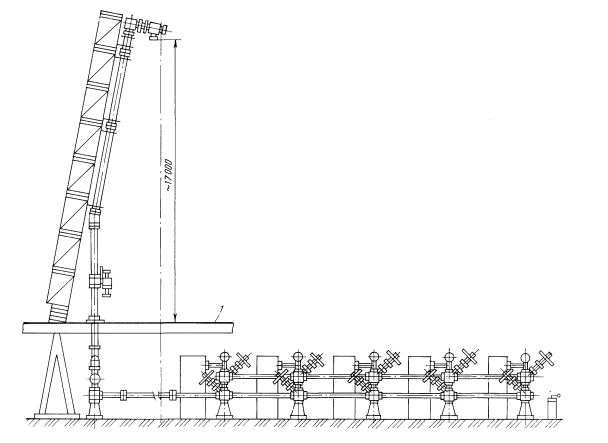

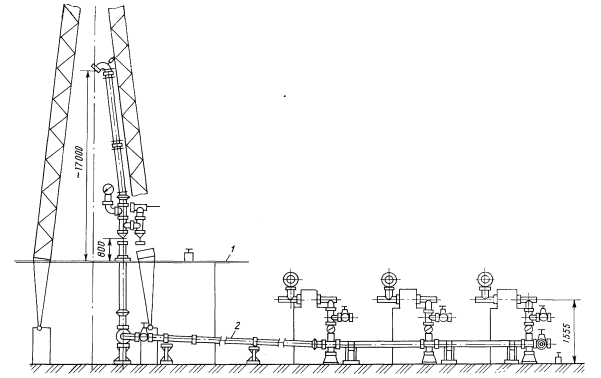

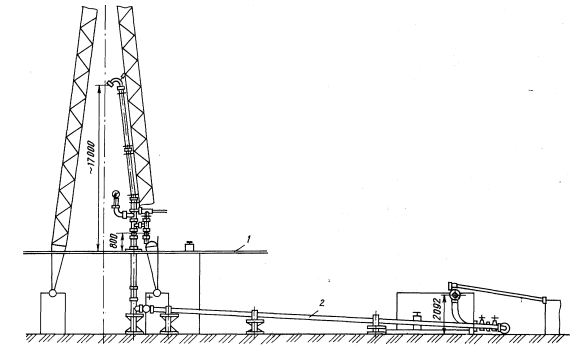

для буровых установок с допускаемой нагрузкой на крюке 5000 кН (рисунок);

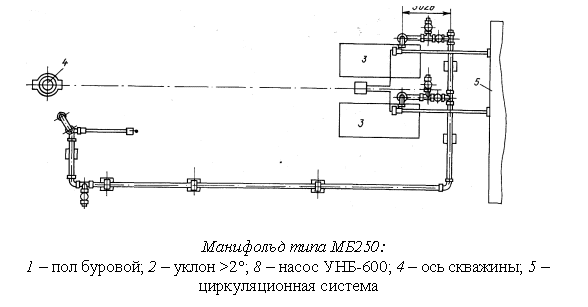

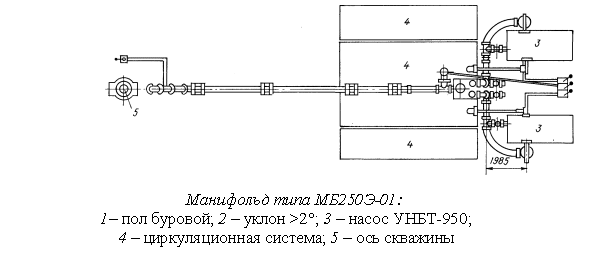

МБ250Э-01 - для буровых установок с эшелонной компоновкой блоков при бурении скважин кустами (рисунок).

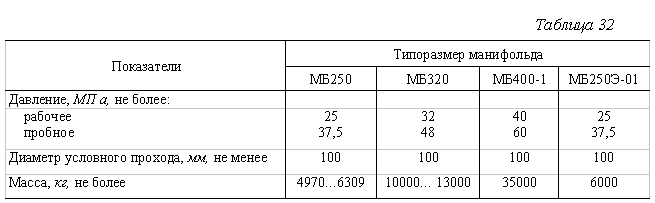

Манифольды поставляются упакованными на транспортном блоке, кроме манифольда МБ400-1, который поставляется отдельными пакетами массой не более 10 т. В табл. 32 приведена техническая характеристика буровых манифольдов.

манифольдов соединяются быстросборными соединениями бугельного, плоского и сферического типов. Изготовитель: Машиностроительный завод им. Б. Сардарова 370053 г. Баку, Бинагады тел.: 61-23-41 телетайп 142717 Баку СПЛАВ Задвижка ЗПРМ 100/40 в обвязке буровых насосов предназначена для перекрытия потока бурового раствора.

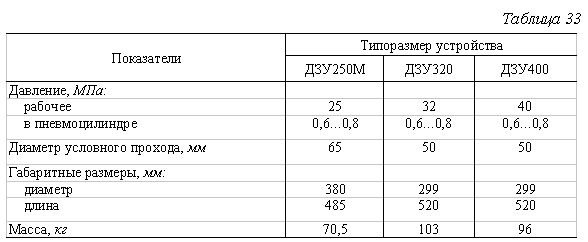

Изготовитель: Машиностроительный завод им. Монтина 370025 г. Баку, ул. Экспортная, 10 тел.: 67-69-13 телетайп 792 Баку ЗВУК Дроссельно-запорное устройство (ДЗУ) предназначено для запуска буровых насосов в условиях, обеспечивающих отсутствие рабочей нагрузки на их приводные двигатели и для плавного восстановления циркуляции жидкости в скважине. Имеется три типоразмера этих устройств. В табл. 33 приведена техническая характеристика дроссельно-запорного устройства ДЗУ.
