Дизель-гидравлические агрегаты

Агрегаты (рисунок) состоят из дизеля, турботрансформатора с системами надежной их работы.

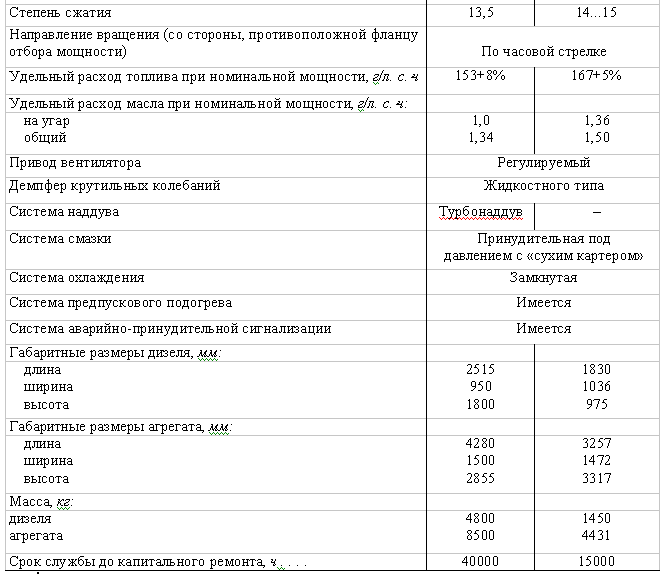

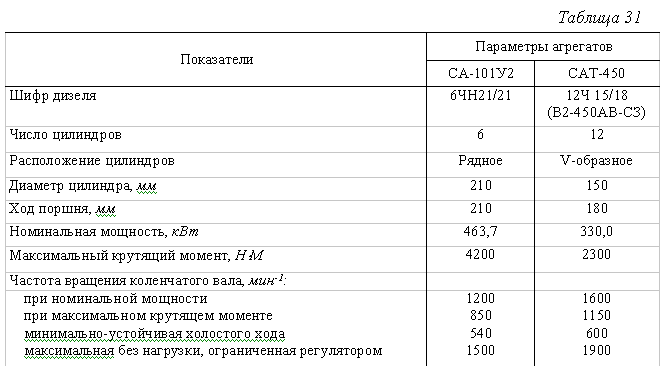

В табл. 31 приведены технические характеристики дизель-гидравлических агрегатов, а на рисунке - внешние характеристики дизелей агрегатов.

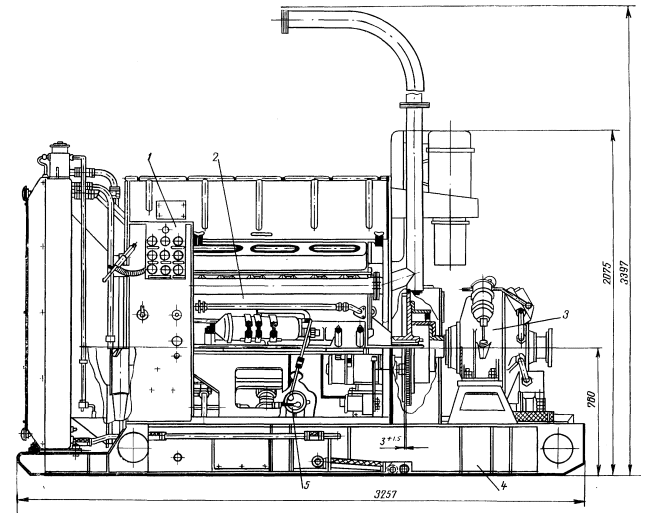

Силовой агрегат САТ-450:

1- щиток контрольно-измерительных приборов;

2 - двигатель В2-450АВ-03;

3 - турботрансформатор ТТК1-К; 4 - рама;

5 - насос маслозакачивающий МЗН-2

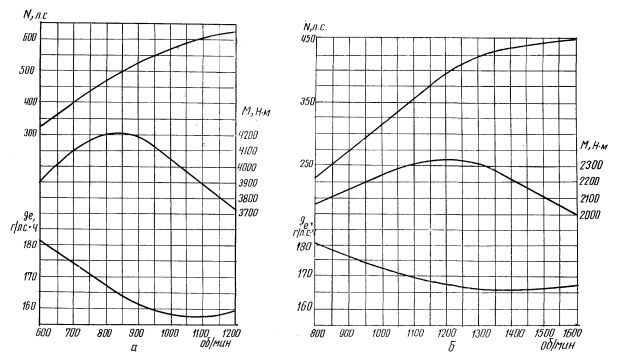

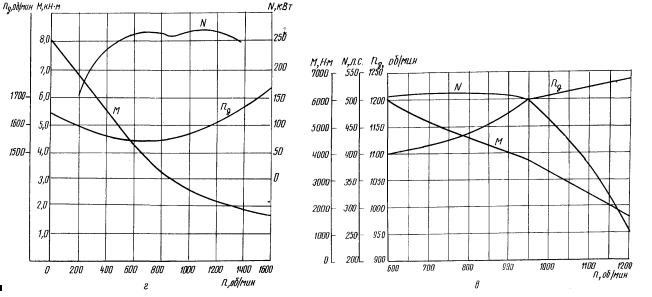

Внешние характеристики дизелей агрегатов:

а - 6ЧН21/21; б - В2-450; в - СА-10; г - САТ-450: N - мощность дизеля;

М - крутящий момент; ge - удельный расход топлива; ng - частота вращения вала двигателя; n - частота вращения выходного вала
