Буровые вышки

Буровая вышка - ключевой узел оборудования буровой установки. Выполняет следующие функции:

  1. Поддержание бурильной колонны на талевой системе при бурении с разгрузкой
  2. Спускоподъемные операций с обсадными и бурильными трубами
  3. Установка талевой системы и средств механизации спуско-подъемных операций, включая платформы верхового рабочего устройства, механизмы АСП и КМСП.
  4. Размещение бурильных труб
  5. Размещение извлеченных из скважины утяжеленных бурильных труб

Буровая вышка устанавливается над буровой скважиной для подъема и спуска бурового оборудования(обсадные трубы, забойные двигатели и тд.). Оборудована лестницами и специальной площадкой для взаимодействия и обслуживания кронблока, а так же платформой верхового рабочего, где устанавливаются бурильные свечи.

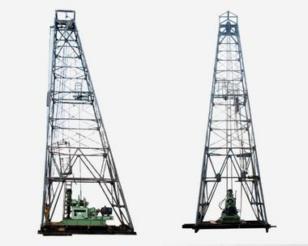

Буровая вышка в общем виде выглядит так:

Классификация буровых вышек:

По назначению:

Для мобилиных буровых установок, для морских буровых установок, для устройств капитального ремонта скважин, для кустовых и стационарных буровых установок.

По конструкции

Башенные и мачтовые.

Мачтовые вышки бывают A и П-образными, с открытой гранью и 4х-опорные.

Обычно буровые установки легкого и среднего классов комплектуются буровыми вышками мачтового типа, а в установках тяжелого класса применяют вышки мачтового и башенного типов.

Так же буровые вышки подразделяются на башенные и А-образные. А-образные получили наибольшую популярность и распространение, их особенность - две опоры, которые удерживают всю конструкцию в вертикальном положении.

Буровые вышки башенного типа применяются при бурении на море и при глубинном бурении.



Мачтовые вышки подразделяются на двухмачтовые (А-образные) и одномачтовые (с открытой передней гранью). Обе конструкции изготовляют из цельносварных габаритных секций трехгранного или прямоугольного сечения, соединяемых между собой быстроразъемными или фланцевыми соединениями. Преимущества их состоят в быстрой сборке вышки, хорошей просматриваемости, пониженной металлоемкости по сравнению с башенными буровыми вышками и возможности более удобного и легкого расположения механизмов СПО.

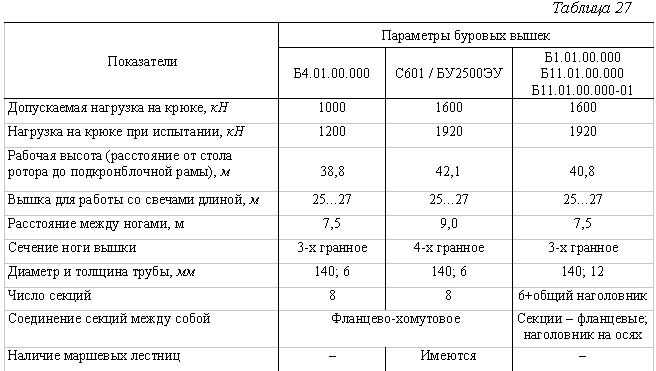

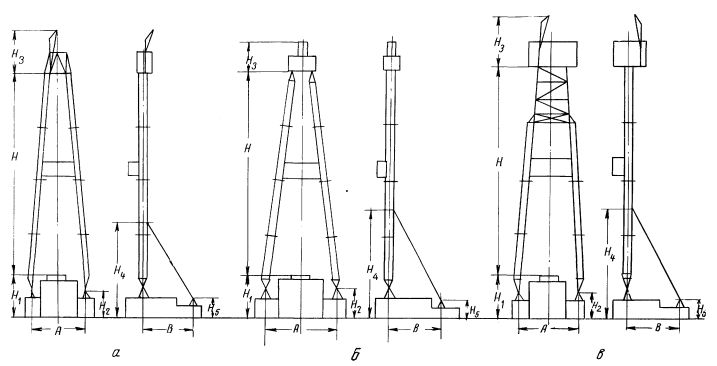

Вышки для буровых установок ВЗБТ (см. табл. 27):

а - Б4.01.00.000; б - Сб01/БУ2500ЭУ;

в - Б1.01.00.000; Б11.01.00.000; Б11.01.000-01

Преимуществом башенных вышек является жесткость их конструкции, меньшая по сравнению с мачтовыми трудоемкость изготовления и стоимость.

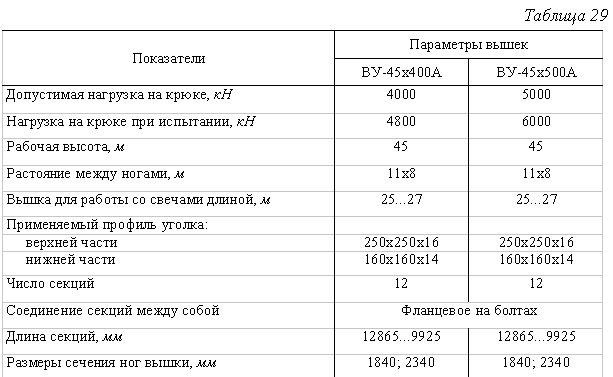

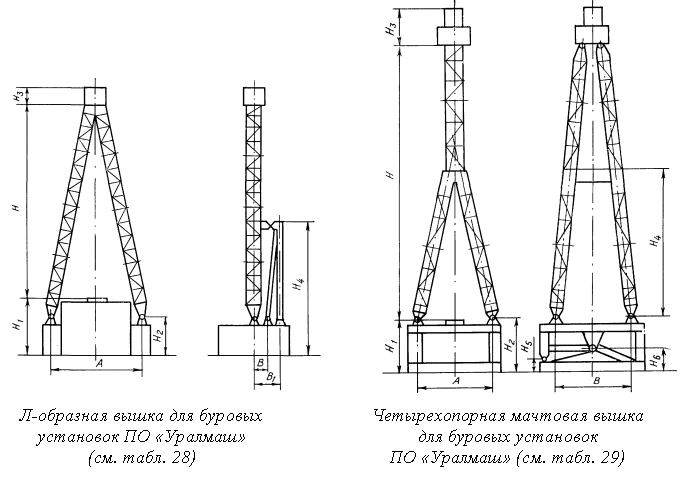

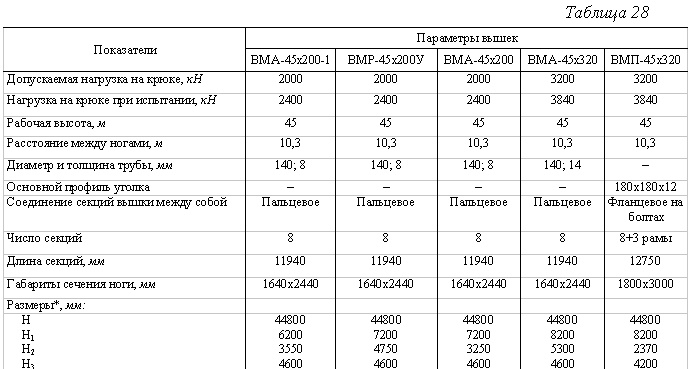

В табл. 27-29 приведены параметры мачтовых буровых вышек, изготавливаемых заводом ВЗБТ и ПО "Уралмаш" (рисунки).

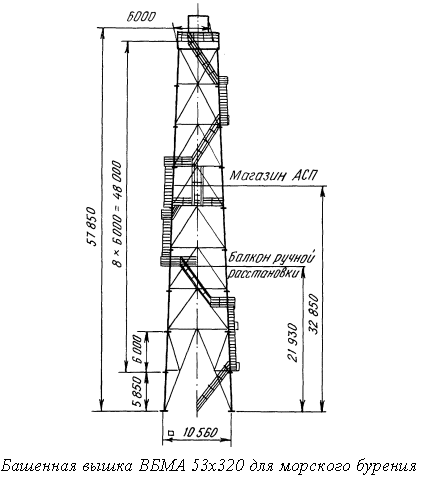

 буровБашенная ая вышка ВБМА 53х320 для морского бурения предназначена для комплектования буровых установок грузоподъемностью 1600...2000 кН для бурения нефтяных и газовых скважин глубиной 3000?5000 м со стационарных морских оснований с применением комплекса оборудования АСП (рисунок).

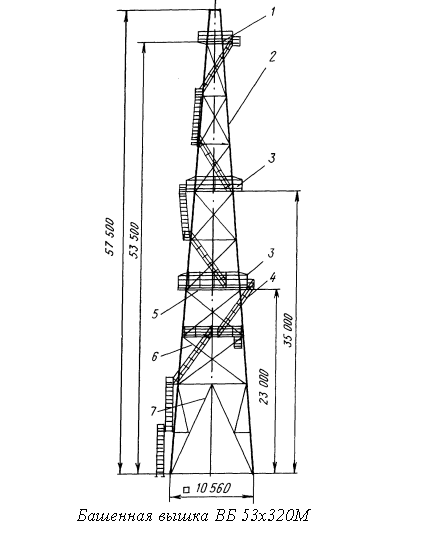

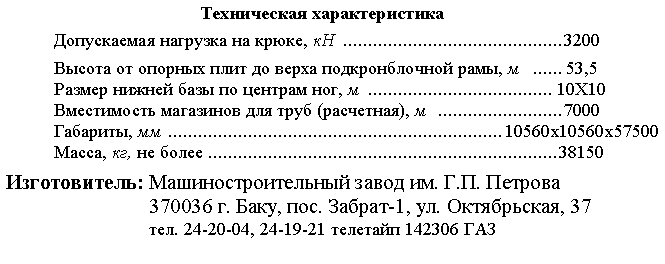

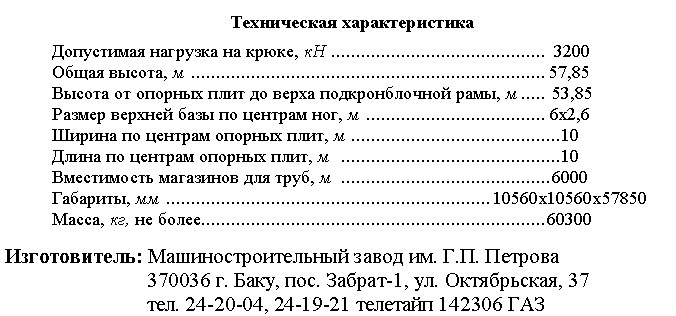

Башенная вышка ВБ 53x320М предназначена для комплектации оборудования на буровых установках "Уралмаш ЗД" и "Уралмаш 4Э" (подвески талевой системы, размещения кронблока и средств механизации) для бурения нефтяных и газовых скважин глубиной 3000?5000 м.

Конструкция вышки (рисунок) состоит из рамы подкронблочной площадки 1, секций ног 2, верхнего и нижнего балконов верхового рабочего 3, комплекта маршевых лестниц 4, поясов 5, диагональных тяг 6, арочных подкосов 7 и др.
