Буровые насосы

Буровые насосы применяются на бурильных установках для обеспечения циркуляции буровых растворов при бурении скважин.



Под обеспечением циркуляции понимается совокупность следующих процессов:

нагнетание бурового раствора в скважину

поддержание выбуренной породы во взвешенном состоянии

очистка ствола шахты и забоя от шлама

охлаждение долота в процессе бурения



Как в самом общем виде представить работу бурового насоса?

1 стадия - через трансмиссию двигателя к валу передается вращательное движение

2 стадия - побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

3 стадия - поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)



Буровые насосы бывают двух типов:

-Двухцилиндровый

-Трехцилиндровый



Трехцилиндровый тип бурового насоса эффективнее в силу следующих свойств и особенностей:

увеличенная в 2 раза в сравнении с двухцилиндровым типом равномерность подачи раствора

возможность быстрой смены поршней, втулок и прочих деталей, подвергающихся быстрому износу

общая масса снижена до 35 %



Трехпоршневые буровые насосы наиболее полно отвечают требованиям технологий бурения. Они обеспечивают наименьшую степень неравномерности давления на выходе и меньший износ штоков и клапанов поршня соответственно.



Основное предназначение буровых насосов.

Обеспечение циркуляции бурового шлама и предотвращение его оседания в процессе бурения скважин.

Буровой насос также может применяться для подъема разбуриваемой породы на поверхность и очистки скважины от взвесей породы.



Устройство буровых насосов

Буровые насосы состоят из гидравлической и механической составных частей. Части смонтированы на общей раме.



Гидравлическая часть бурвого насоса:

гидравлический блок с входными и выходными клапанами

цилиндропоршневая группа

блок охлаждения

пневмокомпенсатор

предохранительный клапан





Механическая часть бурового насоса:

блок распределения

редуктор

трансмиссионный вал

приводной шкив

ползунный механизм

корпус с узлами системы смазки



Работа бурового насоса в общем виде можно представить в три стадии:

Первая стадия - через трансмиссию двигателя к валу передается вращательное движение

Вторая стадия - побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

Третья стадия - поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

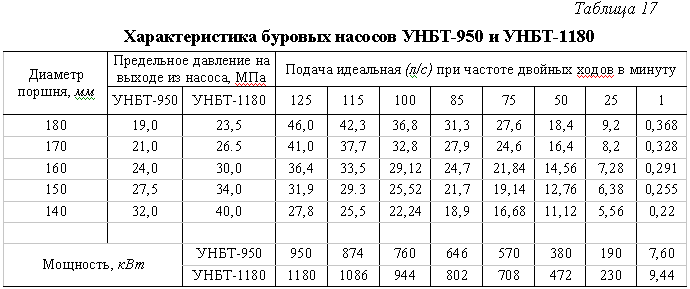

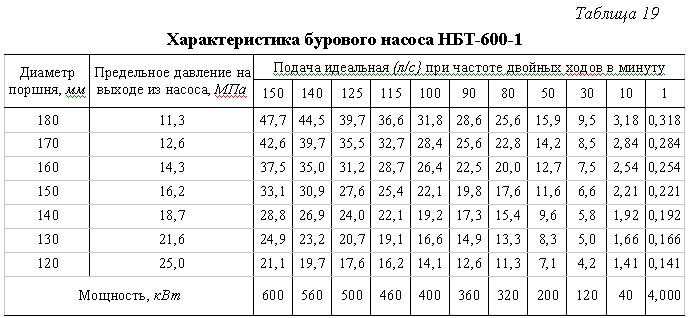

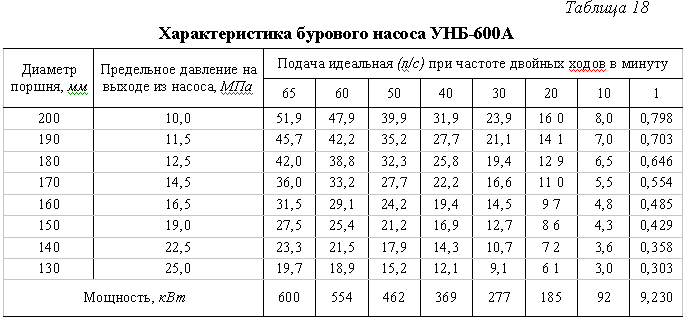

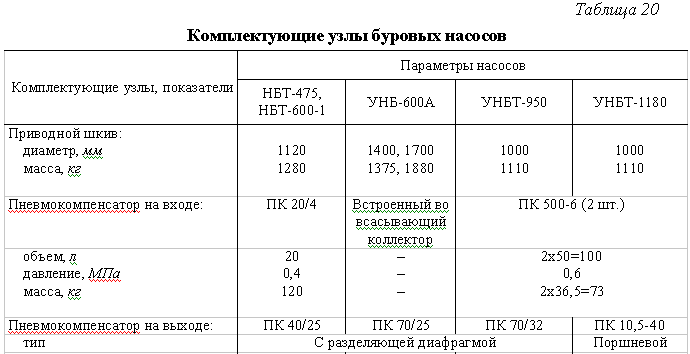

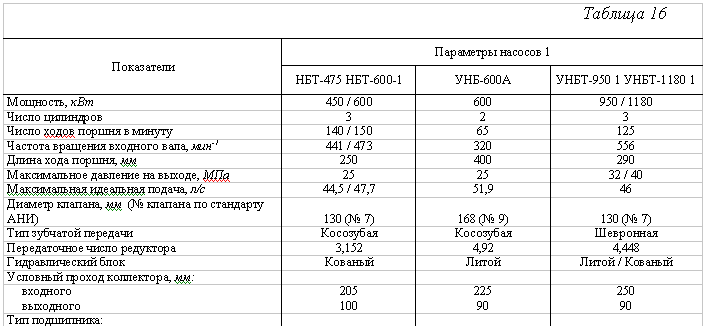

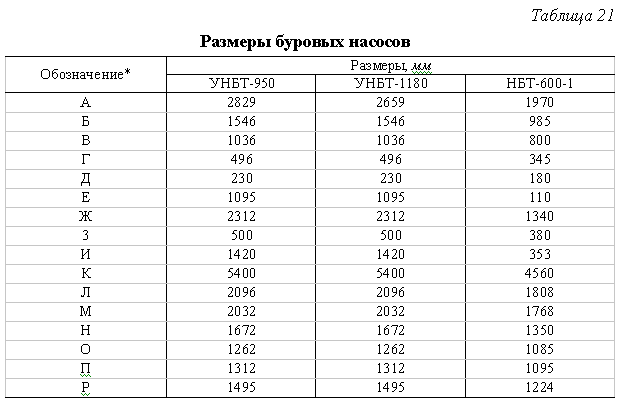

Шифры, параметры, характеристики и другие технические показатели буровых насосов ВЗБТ и ПО "Уралмаш" приведены ниже (табл. 16-21).

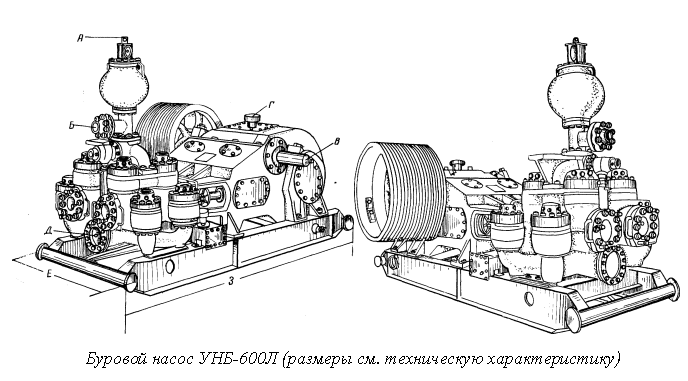

Техническая характеристика насоса УНБ-600А* (геометрические размеры, мм)
Наименование
Значение
Координаты точки Д (всасывающий коллектор):

по высоте
625
от переднего края рамы
335
Координаты точки Б (нагнетательный коллектор):

по высоте
2092
от переднего края рамы
495
Координаты точки В (трансмиссионный вал):

по высоте
1500
от оси насоса
1320
от заднего края рамы
1872
Диаметр трансмиссионного вала (под шкив)
175
Высотная отметка точки А
3305
Высотная отметка точки Г
2010
Высотная отметка осей цилиндров
1035
Ширина рамы (размер Е)
2016
Длина рамы (размер 3)
5100
Расстояние между осями всасывающих клапанов:

вдоль оси насоса
720
перпендикулярно оси насоса
1640
Расстояние между осями нагнетательного клапана:

вдоль оси насоса
20
перпендикулярно оси насоса
690
Расстояние между осями цилиндров
690
Ширина насоса со шкивом
3016
Высота насоса с установленным консольно-поворотным краном
4197

* См. рисунок.

* Параметры базовой модели представлены без шкива, компенсаторов и консольно-поворотного крана.

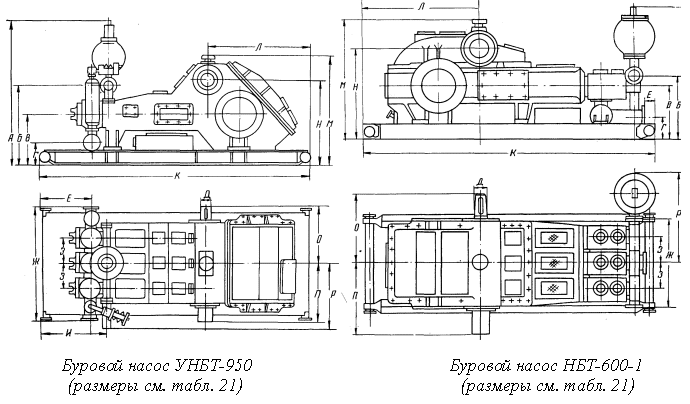

* См. рисунки.

Шифр насосов ВЗБТ "Триплекс" следует читать: насос НБТ-475 - насос буровой мощностью 475 кВт, насос УНБТ-950 - уралмашевский насос буровой триплекс мощностью 950 кВт. Буровые насосы ВЗБТ и ПО "Уралмаш" (рисунки) одностороннего действия, триплексы, сконструированы на уровне мировых стандартов.
