Буровые лебедки

Буровые лебедки - основной исполнительный механизм для спуска и подъема бурильной колонны, медленного опускания при подаче долота на забой, спуска обсадных работ, удержания колонны на весу и др. Относится к разряду нефтегазового оборудования.

Конструкция буровой лебедки:

Двухвальные и трехвальные буровые лебедки.

Состоят из сварной рамы с вмонтированным подшипником качения, подъемным валом с барабаном для наивки талевого каната, трансмиссионные и промежуточные валы. Двухвальные и трехвальные буровые лебедки связаны между собой кинематически с помощью цепных передач. Цепные передачи передают крутящие моменты и регулируют частоту вращения валов.

Промежуточный вал буровой лебедки оборудован специальными катушками для работ по стаскиванию грузов. Так же с помощью них проводятся работы по развинчиванию и навинчиванию труб при спуско-подъемных операциях. Такие валы так же называют катушечными. Катушечные валы не устанавливаются в двухвальных буровых лебедках.

Одновальные буровые лебедки с коробкой переменных передач.

На одновальных буровых лебедках не устанавливаются катушечные валы, вместо них для проведения работ по стаскиванию грузов и свинчиванию труб используются вспомогательные лебедки и пневмоскрепители. Рама защищена специальными предохранительными щитами.

Подъемный вал нефтегазовой буровой лебедки оборудован двумя видами тормозов - ленточным на ручном и пневматическом управлении и гидравлическим или электрическим подъемным тормозом.

Ленточные тормоза удерживают колонны труб на весу, а так же регулируют скорости полного торможения и спуска. Так же ленточные тормоза подходят для подачи долота на забой при бурении скважин.

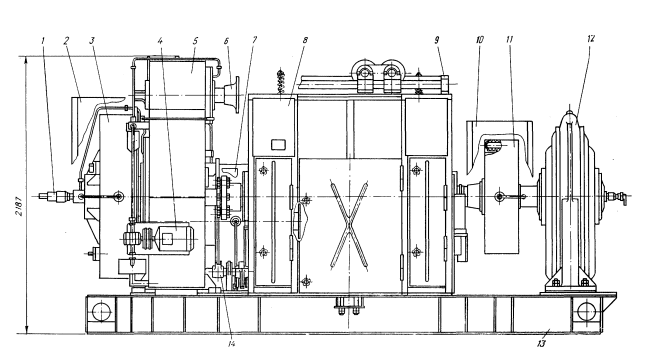

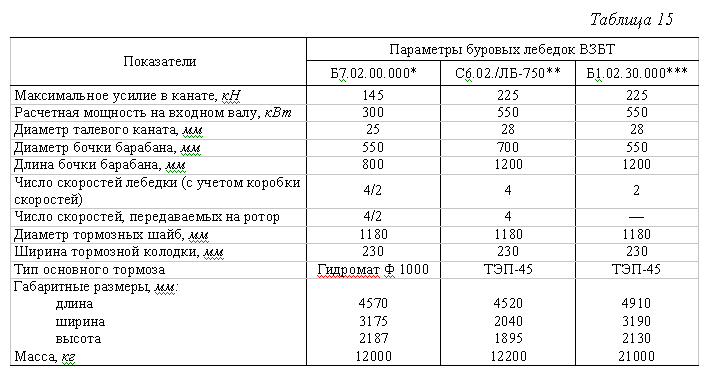

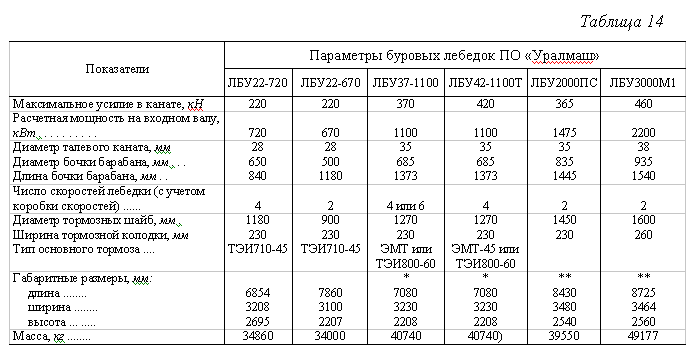

Шифр лебедок и их параметры приведены в табл. 14 (ПО "Уралмаш") и табл. 15 (ВЗБТ).

Шифр лебедок ПО "Уралмаш" следует читать следующим образом: ЛБУ22-720 - буровая лебедка Уралмаша, натяжением ходового конца талевого каната 22 г (220 кН), расчетная мощность на входном валу буровой лебедки 720 кВт.
