Буровые ключи
Стационарные буровые автоматические ключи - устройства, предназначенные для механизации и автоматизации сопутствующих процессов (свинчивание-развинчивание, наращивание колонны и др) в ходе спуско-подъемных операций при бурении нефтяных и газовых скважин. Применяются в нефтегазовой отрасли.
Выделяют автоматический буровой ключ (АКБ) и автоматический буровой ключ с гидроприводом (КБГ).
Среди АКБ наиболее распространены АКБ с пневмоприводами 3М2 и 3М2.Э2 (модификация 3М2)
Они применяются для механизации и автоматизации свинчивания и развинчиваниябурильных труб и обсадных труб

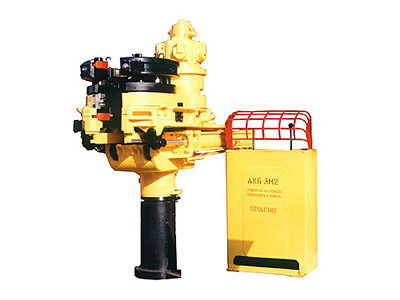

Рис.1 АКБ3М2
АКБ3М2 состоит из:
блока ключа
колонны с кареткой
пульта управления.
Механизмы ключа работают благодаря пневмодвигателю и пневмоцилиндру от сети сжатого воздуха.
Блок бурового ключа выполняет операции свинчивания и развинчивания бурильных труб. В передней части блока имеются два трубозажимных устройства - верхнее и нижнее. Верхнее предназначено для захвата и вращения бурильной трубы, нижнее для захвата колонны труб и удержания её от проворота.
Каретка свободно вращается в верхней части колонны, её положение фиксируется при работа. Каретка с блоком бурового ключа может перемещаться вдоль колонны по высоте.
Буровые ключи управляются дистанционно с помощью пульта.
АКБ3М2.Э2 функционально повторяет АКБ3М2
В технологическом плане отличия есть:
двухскоростной электропривод вращателя
система обогрева пневматических устройств в зимний период
Применение АКБ-3М2.Э2 позволяет значительно сократить расход сжатого воздуха на буровых установках и повысить производительность буровых установок за счет сокращения расходов на ремонт и обогрев пневматических устройств в зимний период
Существует также АКБ 4 - двухскоростной буровой автоматический ключ с одноименным пневмоприводом
АКБ 4 разработан на базе АКБ3М2, в сравнении с ним имеет следующие преимущества:
дополнительная двухскоростная коробка передач
(обеспечивает крутящий момент, позволяющий обходиться без машинных ключей)
благодаря тому, что крутящий момент прикладывается к свинчиваемому соединению без ударов, значительно снижается износ бурильных труб и сухарей самого ключа
ограничитель крутящего момента
(благодаря ему достигается свинчивание соединения с заранее заданным моментом, при наступлении момента пневмомотор отключается)
Среди стационарных буровых автоматических ключей с гидроприводом чаще всего эксплуатируются КБГ и КБГ-2
Рис.2 КБГ-2
Буровые ключи применяются:
для механизации свинчивания-развинчивания бурильных, утяжеленных обсадных, насосно-компрессорных труб и долот с контролем и автоматическим ограничением крутящего момента
для механизации наращивания бурильной колонны через дополнительный шурф
для разборки забойных двигателей на буровой.
КБГ и КБГ-2 находят применение на буровых установках со всеми типами клиньевых захватов, могут функционировать в любых климатических условиях.
Конструкция ключей с гидроприводом включает в себя:
-механизм позиционирования (закреплен на основании буровой)
-вращатель (смонтирован на механизме позиционирования)
-стопорный ключ
-пульт управления
-силовую установку
